Xi'an Dongmeng Group Co., Ltd. je jedným z najspoľahlivejších výrobcov a dodávateľov honovaných bezšvíkových oceľových rúr en 10305-1 e255 v Číne, tiež podporuje prispôsobené služby. S bohatými skúsenosťami vás srdečne vítame na veľkoobchodných lacných produktoch na sklade a získajte bezplatnú vzorku z našej továrne. Pre cenovú konzultáciu nás kontaktujte.

EN 10305-1 E255 Honed Seamless Steel Tube

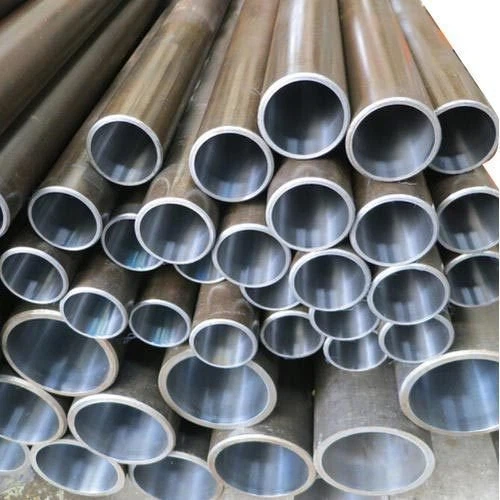

EN 10305-1 E255 Honovaná bezšvíková oceľová rúrka

Xi'an Dongmeng Group Co., Ltd. dodáva brúsené bezšvíkové oceľové rúry E255 pre hlavne hydraulické valce, pneumatické valce a presné mechanické komponenty. Každý dopyt by mal definovať stav dodávky ocele, hotový otvor, vonkajší priemer, dĺžku a požiadavky na kontrolu tak, aby ponuka zodpovedala zamýšľanému výrobnému procesu.

E255, číslo materiálu1.0408, je nelegovaná kvalitná oceľ. Jeho mechanické vlastnosti závisia od špecifikovaných dodacích podmienok, vďaka čomu je stavový kód nevyhnutnou súčasťou nákupnej špecifikácie.

EN 10305-1 E255 Prehľad honovaných bezšvíkových oceľových rúr

Honovaná rúrka E255 kombinuje za studena ťahaný bezšvíkový oceľový substrát s vnútorne dokončeným otvorom. Pre výrobcov valcov sa špecifikácia nákupu musí týkať vlastností ocele aj otvoru, ktorý bude v kontakte s tesnením piestu.

Kompletná špecifikácia definuje podmienky dodávky, limity hotového otvoru, minimálnu zostávajúcu hrúbku steny, geometriu, profil povrchu a inšpekčné dokumenty. Tieto podrobnosti pomáhajú kupujúcim porovnávať cenové ponuky a znižovať dodatočné obrábanie spôsobené neúplnými požiadavkami.

EN 10305-1 sa vzťahuje na bezšvíkové presné rúry ťahané za studena. Jeho kruhový tubusový rozsah špecifikuje vonkajší priemer380 mm alebo menej; tento štandardný rozsah by sa mal odlíšiť od rozmerov dostupných pre konkrétnu objednávku.

Technická špecifikácia

Položka	Špecifikácia nákupu
Trieda ocele	E255, číslo materiálu 1.0408
Technický štandard dodávky	EN 10305-1:2016
Konštrukcia rúr	Bezšvové, ťahané za studena
Dodacia podmienka	Zadajte +C, +LC, +SR, +A alebo +N
Vnútorná úprava	Honovaný vývrt; identifikovať proces dokončovania v objednávke
Objednané rozmery	OD × hotový vnútorný priemer × dĺžka alebo rozmerový systém uvedený na výkrese
Hrúbka steny	Definujte menovitú stenu a minimálnu povolenú stenu po dokončení
Tolerancia otvoru	Hranice výkresu alebo dohodnutá trieda tolerancie ISO
Tolerancia vonkajšieho priemeru	Zadajte platné limity pre vybratú podmienku doručenia
Geometria otvoru	Hranice kruhovitosti a valcovitosti tam, kde sa to vyžaduje
Priamosť	Dohodnutý limit a metóda merania
Textúra povrchu	Špecifikujte Ra a všetky ďalšie parametre požadované dizajnom tesnenia
Koniec prípravy	Tolerancia rezu, odhrotovanie, skosenie a opracovanie podľa výkresu
Inšpekčné dokumenty	Typ dokumentu, sledovateľnosť a doplňujúce správy dohodnuté pred výrobou

Realizovateľnosť dodávky, množstvo, balenie a harmonogram dodávky sú potvrdené v cenovej ponuke.

E255 Chemické zloženie

Nasledujúce hodnoty sú preanalýza obsadeniavyjadrené v hmotnostných percentách.

C, max.	Si, max.	Mn	P, max.	S, max.
0.21%	0.35%	0.40–1.10%	0.025%	0.025%

Tieto hodnoty E255 sú nezávisle potvrdené v technických údajoch výrobcov rúr. trafiltubi.com

E255 sa objavuje medzi ďalšími triedami vinformatívna príloha Anormy EN 10305-1:2016. Riadok so zložením E255 nešpecifikuje samostatný minimálny obsah hliníka; požiadavky na hliník by sa preto mali riadiť príslušnou špecifikáciou objednávky a nie hodnotami skopírovanými z E235 alebo E355.

Mechanické vlastnosti podľa dodacích podmienok

Nasledujúce hodnoty E255 platia pri izbovej teplote. Hodnoty pevnosti sú v MPa; hodnoty predĺženia sú percentá.

Podmienka	Popis	Pevnosť v ťahu Rm	Medza klzu ReH, min.	Predĺženie A, min.
+C	Ťahané za studena / tvrdé; žiadne konečné tepelné spracovanie	Väčšie alebo rovné 580	-	5%
LC	Ťahané za studena / mäkké; obmedzená kresba po tepelnom spracovaní	Väčšie alebo rovné 520	-	8%
SR	Ťahané za studena a zbavený stresu	Väčšie alebo rovné 520	375	12%
+A	Mäkko žíhané	Väčšie alebo rovné 390	-	21%
+N	Normalizované	440–570	255	21%

Popisy podmienok sa riadia EN 10305-1; číselné vlastnosti E255 potvrdzujú aj údaje výrobcu. hublebas.co.uk

"-" znamená, že uvedená tabuľka E255 neudáva samostatnú minimálnu hodnotu výnosu pre túto podmienku. Ak si návrh vyžaduje konkrétnu medzu klzu, zahrňte ju výslovne do špecifikácie nákupu.

Minimálna medza klzu 255 MPa patrí E255+N.E255+SR má stanovenú minimálnu medzu klzu 375 MPa. Následné spracovanie môže zmeniť vlastnosti materiálu a malo by sa zvážiť pri plánovaní výroby.

E235, E255 alebo E355?

Porovnajte stupne v rovnakých dodacích podmienkach. Nižšie uvedená tabuľka porovnáva normalizované skúmavky.

stupňa	Číslo materiálu	Rm v +N	ReH v +N, min.	A v +N, min.
E235	1.0308	340–480 MPa	235 MPa*	25%
E255	1.0408	440–570 MPa	255 MPa	21%
E355	1.0580	490–630 MPa	355 MPa*	22%

*Pre E235 a E355 hlavná štandardná tabuľka znižuje tieto minimá výťažnosti o 10 MPa, ak je vonkajší vonkajší priemer menší alebo rovný 30 mm a hrúbka steny menšia alebo rovná 3 mm. Riadok E255 prílohy A nemá žiadnu zodpovedajúcu poznámku pod čiarou. Propriedades mecânicas (10305-1)

Vyberte triedu a stav spolu s požadovanou hrúbkou dokončenej steny, výrobnou cestou a prevádzkovými podmienkami. Zmena triedy vyžaduje technické preskúmanie kompletnej špecifikácie komponentu.

Príklady referenčných rozmerov

Pre kruhovú rúru sa menovitá hrúbka steny vypočíta takto:

Hrúbka steny=(vonkajší priemer – vnútorný priemer) ÷ 2

Dokončené ID	Menovitý OD	Vypočítaná nominálna stena
40 mm	50 mm	5 mm
80 mm	100 mm	10 mm
100 mm	120 mm	10 mm
140 mm	170 mm	15 mm
160 mm	190 mm	15 mm
200 mm	220 mm	10 mm
250 mm	290 mm	20 mm

Tieto príklady ilustrujú rozmerový vzťah. Dostupnosť a výrobná realizovateľnosť sú potvrdené pri každom dopyte.

Pri konštrukcii valca zohľadnite pri definovaní tolerancie priemeru, excentricitu, prídavok na honovanie a akékoľvek miestne opracovanie.minimálna hrúbka dokončenej steny.

Hotové tolerancie vŕtania

H8 a H9 sú príklady tried tolerancie otvorov ISO. Pre dieru H je spodná odchýlka nula; horná odchýlka závisí od menovitého priemeru a stupňa tolerancie.

Menovitý priemer otvoru	odchýlka H8	odchýlka H9
>18 až 30 mm	0 / +0.033 mm	0 / +0.052 mm
>30 až 50 mm	0 / +0.039 mm	0 / +0.062 mm
>50 až 80 mm	0 / +0.046 mm	0 / +0.074 mm
>80 až 120 mm	0 / +0.054 mm	0 / +0.087 mm
>120 až 180 mm	0 / +0.063 mm	0 / +0.100 mm
>180 až 250 mm	0 / +0.072 mm	0 / +0.115 mm

Tolerančné šírky zodpovedajú ISO 286-2. Napríklad aVŕtanie 100 mm H8má limity priemeru100 000 – 100,054 mm. ISO 286-2: 2010

Špecifikujte triedu tolerancie vyžadovanú dizajnom piestu a tesnenia. Tolerancia priemeru otvoru by mala byť sprevádzaná všetkými potrebnými limitmi kruhovosti, valcovitosti a priamosti.

Požiadavky na povrch vŕtania

Honovanie používa brúsne nástroje s rotačným a vratným pohybom na dokončenie vnútorného otvoru. Lyžovanie a leštenie valčekom používa rezné nástroje nasledované valcami, takže tieto dva procesy by mali byť v nákupných dokladoch označené oddelene. Sunnen – spoločnosť Sunnen Products Company

Špecifikujte profil povrchu odporúčaný pre vybrané tesnenia. V prípade potreby uveďte:

Limity Ra a Rz.

Pomer materiálu Rmr a jeho nastavenie merania.

Smer merania a miesta kontroly.

Požiadavky na škrabance, otrepy a zvyškovú kontamináciu po obrábaní.

Výrobcovia tesnení posudzujú profil povrchu pomocou parametrov nad rámec samotného Ra. V dôsledku toho by univerzálny rad Ra nemal nahrádzať požiadavky zvoleného tesniaceho systému.

Kontrola a dokumentácia kvality

Pred zadaním objednávky sa dohodnite na rozsahu kontroly.

Kontrolná položka	Informácie na upresnenie
Identifikácia materiálu	Trieda, stav dodávky a identifikácia tepla
Chemické zloženie	Analýza odliatku spojená s dodaným materiálom
Mechanické vlastnosti	Požadované testy a príslušný stav
Rozmery	OD, hotové ID, dĺžka a limity prijateľnosti steny
Geometria otvoru	V prípade potreby kruhovitosť, valcovitosť a priamosť
Textúra povrchu	Parametre, limity a nastavenia merania
Vizuálny stav	Dohodnuté akceptačné kritériá pre povrchy a konce
Dodatočné testovanie	Metóda NDT, pokrytie a úroveň akceptácie v prípade potreby
Inšpekčné dokumenty	Typ dokumentu EN 10204 a doplňujúce správy

KdeCertifikát o kontrole podľa EN 10204 typu 3.1je potrebné, uveďte to v dopyte. Špecifikujte tiež merania hotového otvoru a záznamy o kontrole potrebné pre prichádzajúce prevzatie.

Aplikácie a výroba

Honované rúry E255 môžu byť špecifikované pre valce hydraulických a pneumatických valcov, priemyselné pohony a presné objímky, ak stav materiálu, rozmery a povrchová úprava vŕtania zodpovedajú dizajnu komponentu.

Prípustný pracovný tlak vyžaduje posúdenie celej fľaše vrátane minimálnej hrúbky steny, teploty, cyklického zaťaženia, otvorov, spojov a koncových spojov. Samotné označenie stupňa neurčuje menovitý tlak vo fľaši.

Zváranie, obrábanie a tepelné spracovanie plánujte vo vzťahu k požadovanému finálnemu otvoru. Pred montážou overte čistotu, kompatibilitu tesnenia, prípravu konca a požiadavky na prijatie dokončeného komponentu.

Vyžiadajte si cenovú ponuku na honovanú rúrku E255

Pošlite svoj výkres alebo špecifikáciu pomocou:

Trieda E255 a požadovaný stav dodávky.

Hotový priemer otvoru a tolerancia.

Vonkajší priemer a minimálna požiadavka na dokončenú stenu.

Dĺžka rúry a tolerancia rezu.

Požiadavky na povrch otvoru a geometriu.

Koncové opracovanie alebo detaily skosenia.

Množstvo a miesto doručenia.

Inšpekčné dokumenty, požiadavky na testovanie a balenie.

Príklad dotazu

EN 10305-1 E255+SR honovaná bezšvíková rúrka; OD 120 mm × hotový vnútorný priemer 100 mm V8 × dĺžka 2 000 mm. Prosím citujte podľa priloženého výkresu, vrátane jeho povrchovej štruktúry, minimálnej steny, požiadaviek na kontrolu a balenie.

tlačidlo výzvy na akciu:Vyžiadajte si cenovú ponuku
Podporný text:Pošlite svoj výkres na kontrolu materiálu, vŕtania a rozmerov.

Často kladené otázky

1. Čo je oceľ E255?

E255 je nelegovaná kvalitná oceľ s materiálovým číslom 1.0408. Je zahrnutá medzi doplnkové triedy v prílohe A normy EN 10305-1:2016. Pri objednávke uveďte E255 aj požadovanú podmienku doručenia.

2. Má E255 vždy minimálnu medzu klzu 255 MPa?

Minimálne 255 MPa platí pre E255+N. E255+SR má stanovené minimum 375 MPa. Ostatné uvedené podmienky majú odlišné požiadavky na pevnosť v ťahu a predĺženie. trafiltubi.com

3. Mám si vybrať E255+SR alebo E255+N?

Porovnajte požadovanú pevnosť, ťažnosť a následné zhotovenie. Uvedené hodnoty +SR sú Rm Väčšie alebo rovné 520 MPa, ReH Väčšie alebo rovné 375 MPa a A Väčšie alebo rovné 12 %; +N dáva Rm 440–570 MPa, ReH Väčšie alebo rovné 255 MPa a A Väčšie alebo rovné 21 %. Konečný výber patrí do schválenej špecifikácie komponentu.

4. Ako je na tom E255 v porovnaní s E235 a E355?

V normalizovanom stave má E255 vyššiu uvedenú minimálnu medzu klzu ako E235 a nižšiu ako E355. Ich chémia, rozsahy ťahu a požiadavky na predĺženie sa tiež líšia, takže náhrada si vyžaduje úplné preskúmanie špecifikácií.

5. Vyžaduje EN 10305-1 automaticky honovaný vývrt?

Norma rieši dodávku bezšvíkových presných rúr ťahaných za studena. Hotové honovanie, limity konečného otvoru a špecifické požiadavky na povrch tesnenia je potrebné uviesť v objednávke osobitne. nen.nl

6. Čo znamená vŕtanie 100 mm H8?

Jeho limity priemeru sú 100 000–100,054 mm. Označenie H8 riadi veľkosť otvoru; v prípade potreby by sa mali špecifikovať dodatočné požiadavky na geometriu.

7. Je Ra 0,2–0,8 μm povinné pre honované elektrónky E255?

Tento rozsah nie je univerzálnou požiadavkou na hotové honovanie podľa EN 10305-1. Definujte profil povrchu pre vybrané tesnenia vrátane dodatočných parametrov, ako sú Rz a Rmr, ak je to potrebné.

8. Dá sa rúra E255 zvárať bez predohrevu?

Určte postup zvárania pomocou skutočného zloženia materiálu, stavu dodávky, hrúbky steny, konštrukcie spoja a požiadaviek na servis. Správanie pri zváraní závisí tak od materiálu, ako aj od prípravy a vyhotovenia zvaru. hublebas.co.uk

9. Je E255 priamo zameniteľná s triedou DIN alebo ASTM?

Schváľte akúkoľvek náhradu po porovnaní chémie, stavu dodávky, mechanických vlastností, tolerancií a požiadaviek na kontrolu. ASTM A519 sa vzťahuje na bezšvíkové mechanické potrubia, ale spoločná aplikácia nezabezpečuje rovnocennosť triedy. store.astm.org

10. Aké informácie sú potrebné pre cenovú ponuku?

Uveďte stav dodávky, hotové ID a toleranciu, vonkajší priemer, dĺžku, minimálnu stenu, požiadavky na povrch, množstvo a miesto určenia. Pripojte výkres a identifikujte požadované kontrolné dokumenty, testovanie a balenie.
